烘干機又叫干燥機，主要用于選礦、建材、冶金、化工等部門烘干一定濕度的物料。烘干機設備對物料的適應性強，可以烘干多種物料，且設備操作簡單可靠，故得到普遍采用。該機主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成。干燥機是一個與水平方向略成傾斜的圓筒，物料從較高的一端加入，高溫?zé)釤煔馀c物料并流進入筒體，隨著筒體的轉動，物料由于重力的作用運行到較低一端。在圓筒內壁上裝有抄板，把物料抄起又灑下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前行。干燥后的產品從底端下部收集。

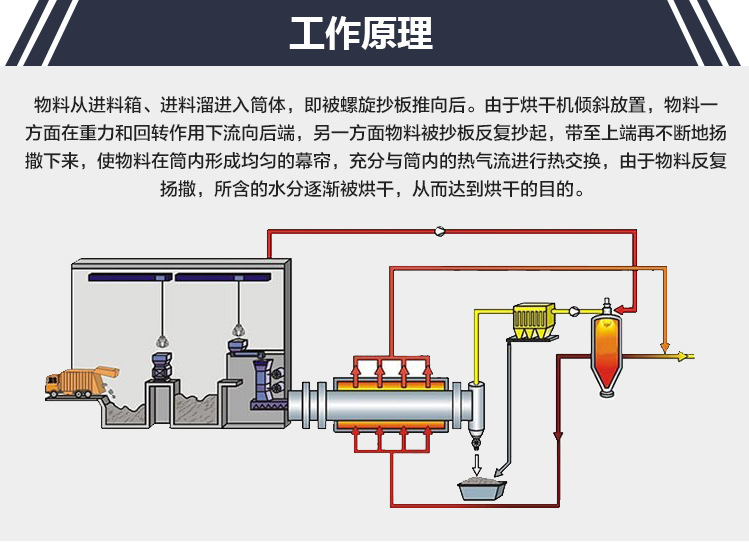

工作原理

干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍?，然后在出料端?jīng)皮帶機或螺旋輸送機送出。

在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量 ，還應經過袋式除塵器或濕法除塵器后再放排放。

技術參數

產品規格 （m) 處理能力（t/h) 電機型號-功率 (kw) 減速機型號 入料水分（%） 燃料煤熱值 出料水分 （%）
Φ1.2x10 2.5-3 M160M-6→7.5 ZQ350Ⅱ-25 25±5 ≥5500 ≤13
Φ1.5x14 7-9 Y180L-6→15 ZQ400Ⅱ-31.5 25±5 ≥5500 ≤13
Φ1.5x18 9.5-12 Y180L-6→15 ZQ400Ⅱ-31.5 27±5 ≥5500 ≤13
Φ1.8x14 12-17 Y200L-6→18.5 ZQ400Ⅱ-31.5 25±5 ≥5500 ≤13
Φ1.8x18 14-18 Y200L1-6→18.5 ZQ400Ⅱ-31.5 27±5 ≥5500 ≤13
Φ2.0x18 18-22 Y200L2-6→22 ZQ50Ⅱ-31.5 25±5 ≥5500 ≤13
Φ2.0x20 18-23 Y200L2-6→22 ZQ50Ⅱ-31.5 30±5 ≥5500 ≤13
Φ2.2x18 21-25 Y200L2-6→22 ZQ65Ⅱ-31.5 27±5 ≥5500 ≤13
Φ2.2x20 22-25 Y225M-6→30 ZQ65Ⅱ-31.5 30±5 ≥5500 ≤13
Φ2.4x20 25-29 Y225M-6→30 ZQ75Ⅱ-31.5 27±5 ≥5500 ≤13
Φ2.4x22 26-30 Y225M-6→30 ZQ75Ⅱ-31.5 30±5 ≥5500 ≤13
Φ2.6x20 28-33 Y250M-6→37 ZQ85Ⅱ-31.5 25±5 ≥5500 ≤13
Φ2.6x24 29-35 Y250M-6→37 ZQ85Ⅱ-31.5 30±5 ≥5500 ≤13
Φ3.0x20 45-50 Y280S-6→45 ZQ100Ⅱ-31.5 25±5 ≥5500 ≤13
